ESP32(3) Visual Studio Code + PlatformIO開發環境
這篇介紹ESP32-C開發環境，我打算使用Espressif SDK搭配Visual Studio Code + PlatformIO開發。軟體開發本質超級複雜，努力踩坑撐過去吧
[書籍]
我用以下這本參考書，他用Visual Studio Code + PlatformIO搭配ESP32 SDK開發，這本書非常合乎我的預期：省略大量細節。把書本當成地圖，大概知道哪裡可以怎麼做，然後努力享受被折磨的樂趣吧！
[相關文件和網站]
一般開發會準備這些文件，以下是我踩坑後的筆記
開發板相關
CPU核心相關
PlatformIO相關頁面（開發環境）
- PlatformIO選這片開發版，他每片都有網站，也有vendor的頁面，我一個一個找出來的。選錯真的會出問題，為了減少麻煩，建議買板子要挑人家認證過的，或是找個老司機帶路

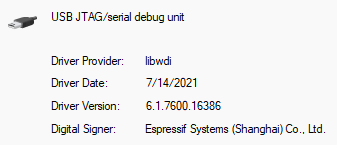

- 在Windows安裝driver
- platformio.ini設定，debug_tool/ upload_protoccol設定成esp-builtin才會動；然後env的設定改成下面這樣能讓debug/release build放在不同目錄，可以節省很多時間
- PlatformIO, ESP32一般性資訊
[PlatformIO相關路徑]
這種IDE隱藏的細節，全部要自己挖出來，尤其是廠商的範例程式碼
- Development Tools
- /c/user/name/.platformio/platforms/espressif32/
- Board definition, boards/airm2m_core_esp32c3.json
- 這個檔案最大的坑是Flash_mode如果設錯就掛了（其他板子用qio）
- Tool folders
- /c/user/name/.platformio/packages/
- Compiler for ESP32-C, toolchain-riscv32-esp/
- Tool for debugger, tool-openocd-esp32/
- ESP32 SDK, framework-espidf
- 這裡面有ESP32-SDK的程式碼，以及範例
[開發環境驗收清單]
上手嵌入式開發，我會把這些事做一輪，東摸西摸確定自己掌握整個環境
- 編譯軟體, debug build。既然SDK用FreeRTOS，呼叫一些RTOS Call應景一下
- 啟動debugger，設定斷點，檢視記憶體，使用expression功能看特定變數
- 啟動serial port，看到COM port內容
- 編譯軟體, release build
- 燒錄到板子上，確認Serial port有輸出；斷電後，確認程式有正常執行
- Visual Studio Code有github整合，創建一個版本控制倉庫，嘗試submit code
- 板子還在運作軟體中，啟動debugger，能用來分析系統最後狀態（attach mode，還沒測試成功）
- 確認build result如預期，找到底下這些檔案
- ELF file
- MAP file
- DISASM file
命令比較長，我把它存到某個text file，然後submit進去git，需要能隨時複製貼上跑，之後應該研究怎麼整到build flow
C:\Users\lihgo\.platformio\packages\toolchain-riscv32-esp\bin\riscv32-esp-elf-objdump.exe -d C:\Users\lihgo\Documents\PlatformIO\Projects\esp32-c3-trial\.pio\build\airm2m_core_esp32c3_debug\firmware.elf > .pio\build\airm2m_core_esp32c3_debug\firmware.disasm - 到另外一台電腦，從github抓code，確定可以重現開發環境
最後我得到一個工程模板，之後開ESP32-C的專案可以用
