SpyderX校色器使用心得

緣起

我用兩片32吋螢幕，其中一片ViewSonic vx3268-2kpc-mhd會閃爍，我換了片ACER XV322QK KV，這片規格漂亮，4K，32吋，144Hz，群創面板；但是螢幕調整得用一堆按鈕，非常爛；應該要買技嘉這片M32U，面板一樣，但是用搖桿操控

兩片螢幕擺在一起，更難解的問題來了：顏色不大一樣。如果可以重來，我會再買片BENQ，這樣顏色就算不準，反正一起錯也沒感覺

  • BENQ EX3203R
  • ACER XV322QK KV

校色器

簡單描述一下原理，校正顏色當然沒那麼單純，底下是我努力看了一些文章簡單寫
  1. 電腦顯示顏色，每個點都是紅綠藍，[0, 255]的數值。在Windows底層有張表格，能讓紅色10輸出，可能變成15輸出；可以增強或減弱某個顏色
  2. 首先會有個校正目標，亮度，以及色溫（例如6500K），還有Gamma值。為了寫這篇文章我也看了很多次，但還是看不懂
  3. 讓電腦輸出紅綠藍，調整不同色階，並且在螢幕上放SpyderX測量。這樣我們知道輸入[0,255]，螢幕輸出什麼
  4. SpyderX本體是色度計，概念上是單色感光元件，前面加上RGB濾光片，能測量RGB顏色的強度。我們假設他是準的，這樣就能校正顏色和表格
其他的介紹可以看以下連結，或是SpyderX拿去搜尋就能找到很多介紹


在台灣PCHOME可以買到這東西；對岸賣的叫藍蜘蛛（Pro），與紅蜘蛛（Elite）。我需要的功能不多，Pro版就好。校色器硬體一樣，差別是軟體。更專業的是免費的Display Cal，可以調到爽，這裡我就沒摸過了



實際使用效果

兩片螢幕，調過顏色都稍微改變，似乎沒影誰是對的

BENQ這片是VA面板，我很喜歡他色調，白色白得很乾淨；ACER是IPS，看起來有點黃；調整完以後，兩片都稍微有點黃，但是BENQ變化確實大了點。有人說這種校色為了讓顏色變準，白色偶爾會稍微偏。我用手機拍了校色前後的差異，不大能呈現，大概只有坐在機器前才比較有感

BEFORE

AFTER


家裡兩台Lenovo筆電也校色一下，調完確實就和桌機色調差不多！我拿去公司幫同事校正大概10片，每片調完確實顏色有準一點

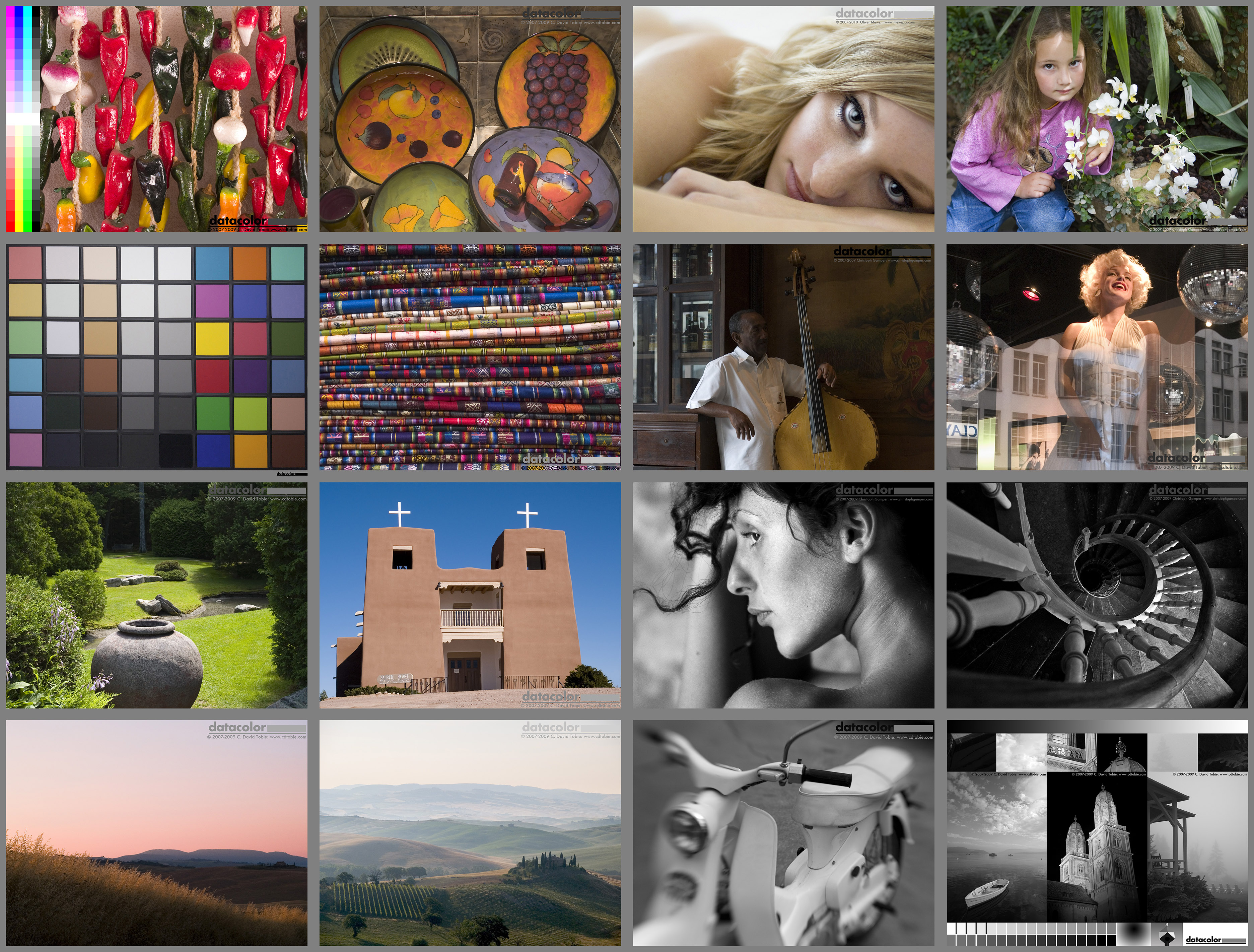

它的軟體示範圖片能看校正前後差異。人的皮膚色彩，天空藍，草地綠，辣椒我們都有預想的顏色，校正過後確實會比較接近預期的顏色。倒是左上角的辣椒，有些螢幕調整過反而飽和度下降一點（可能本來螢幕調得比較艷）


顏色正確和漂亮是兩件事

以前我問影像調整專家什麼是飽和度，他說螢幕上的蘋果，紅到快滴出來就是飽和度高；給不同客人Demo還會用不同表格，因為每間公司美感標準不同，乾脆內建多套。所以這東西非常主觀

賣場裡的電腦螢幕一般會調到最亮，所謂一亮遮三醜；色彩也會盡量鮮豔，好讓客人一眼就覺得漂亮。反而顏色調準了，色調變得平凡無奇，賣相就爛掉了。也許顏色正確未必那麼重要...

所以到底誰在乎顏色正確？也許是攝影師用Photoshop編輯照片，把妹仔調得白皙亮麗，結果螢幕本身偏紅，拿到另外一片螢幕顯示色彩完全跑掉；或是在公司網站看徵友文，因為螢幕偏紅結果妹仔看起來像關公，偏藍氣色差，偏綠像中毒，所以要把顏色調準，才知道妹仔究竟長怎樣。工程師一般拿螢幕收信和寫程式，亮度都調得很低，色彩準度只要黑白分明就好。所以這東西確實是給專家使用，一般人不大需要校正家裡的螢幕

這顆蜘蛛牌校色器我肖想很多年了，這次遇到螢幕顏色不準，終於有藉口買回來玩了！校色過後，我感覺其實也就那樣吧，就算不買，也許螢幕看久了習慣了也沒差；倒是可以把每片螢幕顏色都調一樣，感覺倒是滿好的

校色器不耐用？

網上有個說法是，這種校色器是消耗品（疑？），不建議上網租用。我對這個說法非常懷疑，假如SpyderX真的是色度計，用單色感光元件和濾光片組成，這種IC室溫運作，久久用一次，根本不可能損壞，不然早被客人電到飛起來！所以大概是鼓勵客人自己買，不要上網租用；但是正經的商業用途，比如攝影師出圖要準確，確實是需要常常校正，這東西備一套就有意義了

以上是我玩校色器的心得，不保證內容完全正確，請小心服用
