ESP32(9) Low Power 2
買10支iPhone14是大土豪，我買10片EVB當奈米土豪。這一路做下來，會燒壞幾片呢
[樣品二號]
前一篇沒達成最低耗電，這次想拿空板直接測，我有點抗拒剪USB線，畢竟TYPE-C的線不多，我也沒做USB測量電流小道具（好像該做一個）

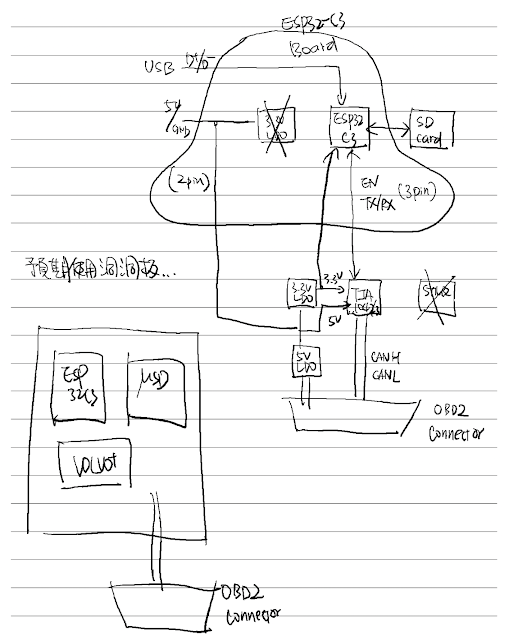

第二招是解焊3.3V LDO，直接對3.3V供電。反正都要動手了，樣品二號的設計圖順便畫一下。這次我讓V_usb跳到另外一片板子的LDO，想測量V_usb電流也做得到了
操起熱風槍解焊完，修改電源，收發線路，SD卡插槽，再用熱熔膠加固。樣品二號誕生了
[Low Power第二輪]
樣品二號做完了，Test Code可以回收再利用測試。這回我的手藝不錯，一次搞定
- UART可以印
- SD卡可以寫
- CAN封包可以收發
懶病發作，繼續板子會動，直接跑軟體吧… 咦26uA，實驗做完了！至於理論值20uA驗證，量出每個元件breakdown，先放過自己吧。所以前一次沒搞定反映我低劣的工藝水平QQ
[運作耗電]
Low Power還沒結束，運作耗電繼續要填坑。用LDO供電，從12v降轉5v的壓差7v全部會發熱；這顆小小的SOT-23熱呼呼的！我用Pi的can-utils套件，產生不同速度的CAN封包測試耗電，得到下面的結果。最高速2ms操作太久還會熱當，科科
- 20mA operation, 140mW, CAN packet interval = 100ms
- 30mA operation, 210mW, CAN packet interval = 10ms
- 40mA operation, 280mW, CAN packet interval = 4ms
- 60mA operation, 420mW, CAN packet interval = 2ms
我調過CPU參數，降頻，打開FreeRTOS tickless idle都沒效。他們文件說CAN bus啟動，CPU會操作在最高速！我猜是CPU調速度，APB clock速度跟著動，這些周邊又簡單做統一吃APB clock，導致CPU不能降速
哎呀，把周邊擺上去跟做到位是兩件事，下顆IC再繼續加油吧；不然客人用了CAN bus耗電降不下來，這還是不到位
但是供電的線路，長期還是要從LDO變成buck，或是元件本身要很省電…
[上車測試]
Volo car的CAN速度，密集一點1ms一包，有些地方稍微稀疏，也不是到處都很密集，應該不會那麼快熱當。做了那麼久沒上車也不好玩，去HAPPY試試看吧
