網頁版CAN bus分析工具

我自製分析CAN封包工具，想要什麼就刻什麼；源頭是candump紀錄的文字檔，這篇筆記紀載我怎麼用這些工具做分析

在網頁工具出來以前，我是敲指令串起一切步驟，每次做都覺得累（然後就很懶得做實驗了）。多年來我一直想學網頁設計，眼下就有個好題目。下圖是我的工作畫面，右邊兩個視窗觀測CAN bus有沒有動靜，左邊是Python Flask寫的網頁前台，填下面的表格就能做實驗：後台會把紀錄檔輸入資料庫進行分析。這裡要聊一下SQLITE3，有資料庫就是爽，一個檔案能存很多東西，不用再土炮的開關檔了。靠這個以後能走得遠，也比較好擴展



Log List有兩個連結，LOG能看原始記錄檔，點下ANALYZE看報告。Universe Histogram用EXCEL手工操作很繁瑣，現在直接看報告，爽爽的

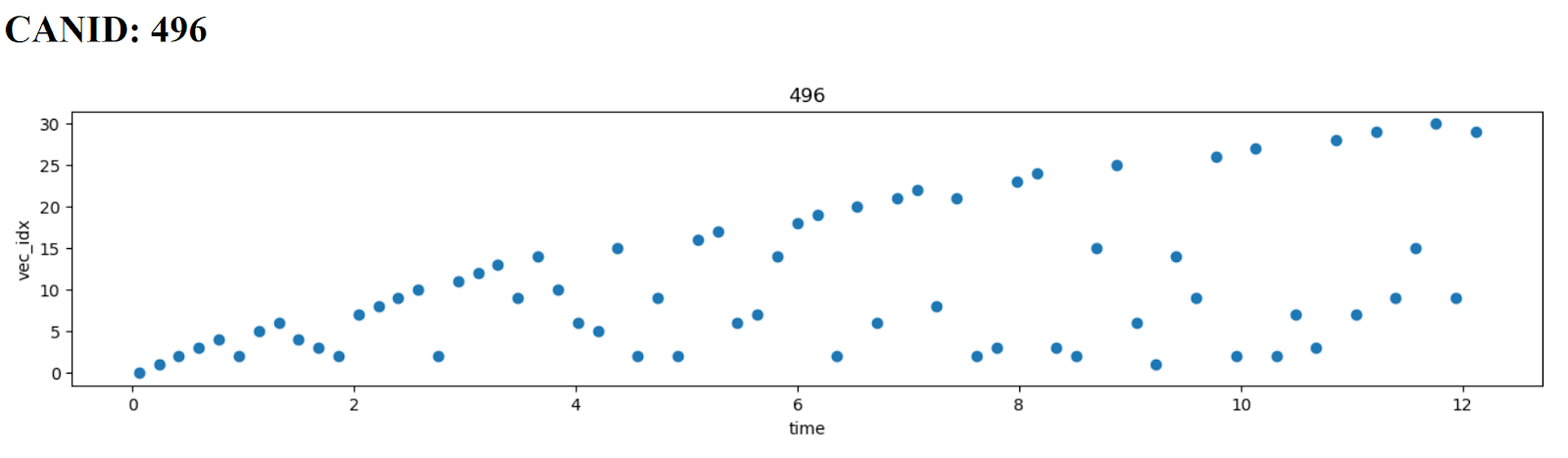

CAN封包可視化分析也是直接產生，不用再手工操作


我得意洋洋的拿著去車上做實驗，然後程式又掛掉了 >_<

原來Linux沒有正常關機，sqlite3資料庫檔案很容易死掉，以後拔電源之前要想一下，資料庫也要備份就是... 修好以後，用著新工具感覺爽多了
  1. 寫工具很簡單，但是把工具整合到好用很難...
  2. SQLITE沒想像得難
  3. 網頁的介面很好用
  4. 網頁前台的技能值得投資，以後在公司寫工具，讓人爽爽的用瀏覽器操作才對
  5. 把這些設備縮得更小，塞一套樹莓派在車上隨時監看CAN Bus更爽（不過樹莓派有點耗電...）
